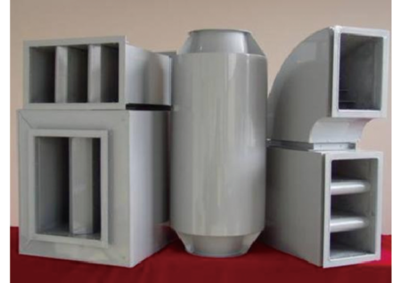

消声器 / 产品介绍
ZP型系列消声器，消声弯头为新国标空调消声器，采用离心玻璃棉作吸声材料, 片式结构,有效长度1米,两端配有变径管和标准法兰，具有消声量大,频率宽,阻力小,气流平稳,规格齐全,安装方便等特点,除净化车间外,在其它通风空调工程均可应用，共有49个规格,处理风量范围为720m3/h-90000m3/h。安装时可直接和管道连接，无需另加变径管。采用镀锌钢板制作，咬口拼接，玻璃棉外加穿孔板护面，能和国标风管系列配套。
消声器 / 产品参数
序 号 | 型 号 | 适用风量(m3/h) | 外型尺寸 | 法兰尺寸 | 重量（Kg） |
|
| 风速5-10m/s | 宽(Ao) | 高(Bo) | 长(Lo) | 宽(A) | 高(B) |
|
1 | ZP100 (250×160) | 720-1440 | 550 | 360 | 1300 | 250 | 160 | 25.8 |
2 | ZP100 (250×200) | 900-1800 | 550 | 400 | 1300 | 250 | 200 | 48.0 |
3 | ZP100 (250×250) | 1125-2250 | 550 | 450 | 1300 | 250 | 250 | 49.7 |
4 | ZP100 (320×160) | 922-1844 | 620 | 360 | 1300 | 320 | 160 | 48.5 |
5 | ZP100 (320×200) | 1152-2304 | 620 | 400 | 1300 | 320 | 200 | 51.0 |
6 | ZP100 (320×250) | 1440-2880 | 620 | 450 | 1300 | 320 | 250 | 54.5 |
7 | ZP100 (320×320) | 1840-3680 | 620 | 520 | 1300 | 320 | 320 | 58.8 |
8 | ZP100 (400×200) | 1440-2880 | 700 | 400 | 1300 | 400 | 200 | 54.5 |
9 | ZP100 (400×250) | 1800-3600 | 700 | 450 | 1300 | 400 | 250 | 57.9 |
10 | ZP100 (400×320) | 2350-4500 | 700 | 520 | 1300 | 400 | 320 | 62.4 |
11 | ZP100 (400×400) | 2880-5760 | 700 | 600 | 1300 | 400 | 400 | 67.6 |
12 | ZP100 (500×200) | 1800-3600 | 750 | 400 | 1300 | 500 | 200 | 57.2 |
13 | ZP100 (500×250) | 2250-4500 | 750 | 450 | 1300 | 500 | 250 | 62.3 |
14 | ZP100 (500×320) | 2880-5760 | 750 | 520 | 1300 | 500 | 320 | 68.9 |
15 | ZP100 (500×400) | 3600-7200 | 750 | 600 | 1300 | 500 | 400 | 70.0 |
16 | ZP100 (500×500) | 4500-9000 | 750 | 700 | 1300 | 500 | 500 | 76.3 |
17* | ZP100 (630×200) | 2260-4536 | 970 | 410 | 1450 | 630 | 200 | 76.3 |
18 | ZP100 (630×250) | 2830-5670 | 970 | 460 | 1450 | 630 | 250 | 79.7 |
19 | ZP100 (630×320) | 3620-7258 | 970 | 536 | 1450 | 630 | 320 | 85.3 |
20 | ZP100 (630×400) | 4530-9072 | 970 | 620 | 1450 | 630 | 400 | 92.3 |
21 | ZP100 (630×500) | 5670-11340 | 970 | 720 | 1450 | 630 | 500 | 100.6 |
22 | ZP100 (630×630) | 7140-14288 | 970 | 860 | 1450 | 630 | 630 | 112.6 |
23* | ZP100 (800×250) | 3600-7200 | 1075 | 470 | 1450 | 800 | 250 | 91.3 |
24 | ZP100 (800×320) | 4600-9216 | 1075 | 550 | 1450 | 800 | 320 | 97.7 |
25 | ZP100 (800×400) | 5760-11520 | 1075 | 620 | 1450 | 800 | 400 | 104.7 |
26 | ZP100 (800×500) | 7200-14400 | 1150 | 730 | 1450 | 800 | 500 | 120.6 |
27 | ZP100 (800×630) | 9072-18000 | 1150 | 900 | 1450 | 800 | 630 | 143.7 |
28 | ZP100 (800×800) | 11520-23040 | 1150 | 1050 | 1450 | 800 | 800 | 162.1 |
29* | ZP100 (1000×250) | 4500-9000 | 1425 | 500 | 1600 | 1000 | 250 | 129.8 |
30 | ZP100 (1000×320) | 5760-11520 | 1425 | 550 | 1600 | 1000 | 320 | 141.0 |
31 | ZP100 (1000×400) | 7200-14400 | 1425 | 650 | 1600 | 1000 | 400 | 149.6 |
32 | ZP100 (1000×500) | 9072-18000 | 1450 | 750 | 160 | 1000 | 500 | 166.5 |
33 | ZP100 (1000×630) | 11340-22680 | 1450 | 900 | 1600 | 1000 | 630 | 184.1 |
34 | ZP100 (1000×800) | 14400-28800 | 1450 | 1050 | 1600 | 1000 | 800 | 213.1 |
35 | ZP100 (1000×1000) | 18000-36000 | 1450 | 1300 | 1600 | 1000 | 1000 | 233.0 |
36* | ZP100 (1250×320) | 7200-14400 | 1500 | 600 | 1600 | 1250 | 320 | 147.4 |
37 | ZP100 (1250×400) | 9000-18000 | 1500 | 700 | 1600 | 1250 | 400 | 158.6 |
38 | ZP100 (1250×500) | 11250-22500 | 1500 | 850 | 1600 | 1250 | 500 | 173.2 |
39 | ZP100 (1250×630) | 14175-28350 | 1500 | 950 | 1600 | 1250 | 630 | 189.6 |
40 | ZP100 (1250×800) | 18000-36000 | 1500 | 1150 | 1600 | 1250 | 800 | 220.2 |
41 | ZP100 (1250×1000) | 22500-45000 | 1500 | 1400 | 1600 | 1250 | 1000 | 247.8 |
42 | ZP100 (1600×500) | 14400-28800 | 1990 | 800 | 1600 | 1600 | 500 | 218.7 |
43 | ZP100 (1600×630) | 18144-36290 | 1990 | 950 | 1600 | 1600 | 630 | 241.7 |
44 | ZP100 (1600×800) | 23040-46080 | 1990 | 1120 | 1600 | 1600 | 800 | 280.3 |
45 | ZP100 (1600×1000) | 28800-57600 | 1990 | 1350 | 1600 | 1600 | 1000 | 315.6 |
46 | ZP100 (1600×1250) | 36000-72000 | 1990 | 1620 | 1600 | 1600 | 1250 | 356.2 |
47 | ZP100 (2000×800) | 28800-57600 | 2420 | 1120 | 1600 | 2000 | 800 | 344.1 |
